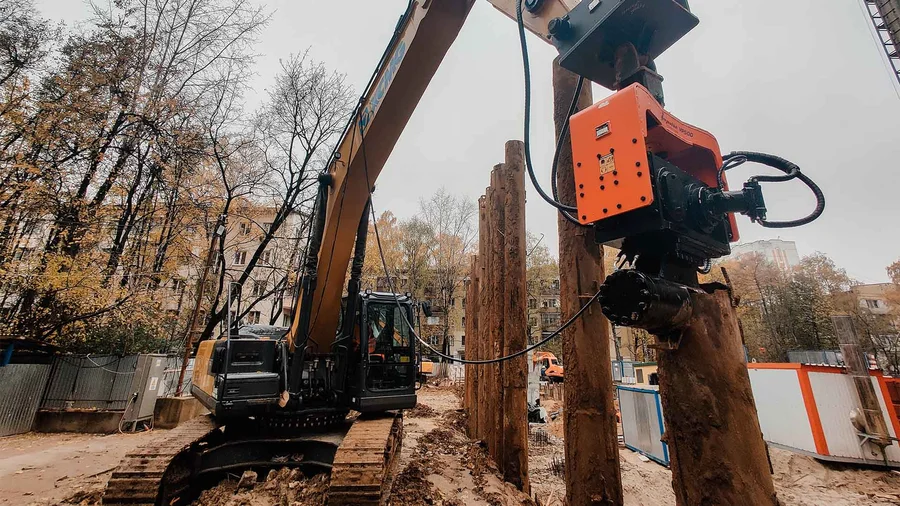

Вибропогружатели для шпунта Ларсена
Вибропогружатель — специализированное оборудование, предназначенное для погружения шпунтовых свай в грунт. Устройство генерирует направленные вертикальные колебания, которые снижают сопротивление грунта и позволяют эффективно устанавливать шпунт даже в плотных породах. Технология широко применяется на строительных объектах по всему миру. При необходимости постоянного использования оборудования целесообразно рассмотреть покупку вибропогружателя, что обеспечит экономию в долгосрочной перспективе.
Принцип работы вибропогружателей для шпунта Ларсена
Вибропогружатели функционируют благодаря преобразованию вращательного движения дебалансов в направленные вертикальные колебания, передаваемые шпунтовой свае. Эти колебания снижают силу трения между шпунтом и грунтом, временно разрыхляя прилегающий слой почвы. В результате сопротивление уменьшается, и шпунт погружается на проектную глубину.
Вибропогружение шпунта Ларсена применяется в следующих случаях:
-
устройство ограждений котлованов для предотвращения обрушений и защиты фундаментов;
-
строительство гидротехнических сооружений — дамб, причалов, набережных;
-
укрепление оснований зданий на участках с неустойчивыми грунтами;
-
возведение подпорных стен при строительстве дорог, мостов и объектов инфраструктуры;
-
устройство водонепроницаемых ограждений для защиты строительных площадок от грунтовых вод;
-
временное крепление грунта при прокладке тоннелей и строительстве подземных сооружений.
Классификация вибропогружателей
Существует несколько методов погружения шпунта Ларсена в грунт, и вибропогружение является наиболее распространённым. Вибропогружатели различаются по амплитуде и частоте генерируемых колебаний и классифицируются следующим образом:
По частоте колебаний:
-
низкочастотные (до 1200 об/мин). Предназначены для работы в сложных грунтовых условиях с крупными и тяжёлыми конструкциями. Частота колебаний фиксированная, поэтому они применяются совместно с копровыми установками на гусеничном шасси или кранами с решетчатой стрелой;
-
среднечастотные (1200–1800 об/мин). Отличаются хорошей проходимостью и подходят для работы в суглинках, моренных глинах и аналогичных грунтах;
-
высокочастотные (1800–2300 об/мин). Позволяют регулировать частоту колебаний в процессе работы. Совместимы с кранами различных типов — как на решетчатой стреле, так и с автокранами. Являются наиболее востребованным типом оборудования;
-
с безрезонансным пуском. Оснащены встроенным гидравлическим насосом. При запуске и остановке вибрация отсутствует, что обеспечивает устойчивость крана и безопасность работы.
По конструктивному исполнению:
-
однокорпусные и двухкорпусные, с различными типами подвески;
-
по типу привода — с электродвигателем или гидроприводом;
-
по характеру колебаний — направленные (вертикальные), вращательные или комбинированные.
По функциональному назначению:
-
для шпунта Ларсена;
-
для трубчатого шпунта;
-
для железобетонных свай и свай-оболочек.
Ключевые преимущества вибропогружения перед ударными методами
Вибропогружатель погружает шпунт за счёт высокочастотных колебаний, которые временно снижают трение грунта. Свая опускается под собственным весом или с минимальным дополнительным усилием.
Преимущества вибропогружения:
-
высокая скорость монтажа: погружение шпунта может достигать 10–15 метров в час в благоприятных грунтовых условиях. В плотных глинистых грунтах скорость ниже;
-
безопасность для окружающей застройки: отсутствие ударного воздействия делает метод пригодным для работы вблизи жилых зданий, исторических объектов и зданий с ослабленными конструкциями;
-
экономичность: шпунтовые сваи не повреждаются в процессе погружения, что позволяет использовать их повторно;
-
точность: установка свай выполняется с высокой точностью, минимизируя отклонения от проектного положения.
Для сравнения: ударные методы (дизельные, паровоздушные и подвесные молоты) обеспечивают частоту от 10 до 230 ударов в минуту в зависимости от типа оборудования, однако создают значительный уровень шума и вибрации, что ограничивает их применение в городской среде.
Критерии выбора вибропогружателя
При подборе оборудования, особенно для работы в условиях плотной городской застройки, необходимо учитывать несколько ключевых параметров.
1. Частота колебаний
Этот параметр напрямую влияет на скорость и эффективность погружения:
-
низкочастотные установки (до 1200 об/мин) подходят для работы с крупными и тяжёлыми конструкциями — железобетонными оболочками, длинными сваями (до 12 м), массивным стальным шпунтом. Однако они могут создавать резонансные колебания, воздействующие на близлежащие здания;
-
высокочастотные установки (1800–2300 об/мин) предпочтительны для погружения стального шпунта и труб диаметром до 2 метров. Их преимущество — пониженный уровень шума и минимальные резонансные воздействия, что делает их безопасными для использования вблизи существующей застройки.
2. Масса установки
Вес вибропогружателя влияет на его производительность. Более тяжёлые модели эффективнее работают в плотных грунтах, поскольку оказывают большее давление на шпунт. При одинаковой силе вибрации погружающая способность увеличивается с ростом статического момента масс дебалансов. Рекомендуется выбирать модели с возможностью регулировки рабочих параметров.
3. Тип привода
-
электрический привод: компактные установки, приводимые в действие электродвигателем;
-
гидравлический привод: более мощные механизмы с гидромоторами и насосами.
Технологический процесс вибропогружения шпунтовых свай
Основные этапы работ:
-
Приёмка шпунта. Материал доставляется на строительную площадку и проходит контроль на отсутствие деформаций, геометрическую точность и целостность замковых соединений.
-
Складирование. Шпунт размещается рядами вблизи зоны проведения работ. Для удобства строповки между элементами предусматривается зазор не менее 10 см.
-
Разбивка осей. Производится разметка осей будущего шпунтового ограждения в соответствии с проектной документацией.
-
Монтаж направляющих конструкций. Для точного погружения устанавливаются две параллельные балки на расстоянии, равном ширине шпунтины плюс зазор 1–2 см. Для защиты антикоррозионного покрытия на балки рекомендуется устанавливать ролики с резиновым покрытием.
-
Проверка оборудования и пробное погружение. Перед началом основных работ выполняется опытное погружение не менее двух шпунтин для уточнения грунтовых условий и проверки работоспособности механизмов.
Сравнение вибропогружения со статическим вдавливанием
Вибропогружение:
-
высокая скорость погружения — значительно быстрее альтернативных методов;
-
современное высокочастотное оборудование работает с минимальным уровнем шума и вибрации, что важно для городской застройки;
-
высокая производительность даже в плотных и твёрдых грунтах.
Статическое вдавливание:
-
полное отсутствие вибраций и ударных нагрузок, что делает метод идеальным для работы вблизи зданий, чувствительных к динамическим воздействиям;
-
минимальный уровень шума — оптимальный выбор для работ в жилых кварталах и на природоохранных территориях;
-
высокая точность контроля глубины и угла погружения;
-
универсальность: возможность применения в грунтах любой сложности благодаря использованию гидроразмыва или одновременного бурения.
Аренда или покупка вибропогружателя
Выбор между арендой и покупкой зависит от масштаба и регулярности работ.
Аренда
Целесообразна для небольших строительных компаний, выполняющих разовые или нерегулярные заказы. Это позволяет избежать затрат на обслуживание и хранение техники.
Покупка
Оправдана для крупных организаций, постоянно задействованных в масштабных проектах — городском строительстве, возведении гидротехнических сооружений, инфраструктурных объектов. Оборудование быстро окупается за счёт интенсивной эксплуатации. Дополнительное преимущество — возможность сдавать технику в аренду в периоды простоя.
